※簡易概観図面(PDF) S401-ATX
|
型番 |
S401-ATX |
|
JANCODE |
4541995005886 |
|
画像 |
|
|
塗装方式 |
液体塗装
※次回入荷分より粉体塗装に変更になります。 |
|
カラー |
フロントパネル |
ブラック |
| シャーシ |
ブラック |
|
材質 |
SECC
1.2mm |
|
ケースタイプ |
4U |
|
マザーボードタイプ |
MicroATX
/ ATX / SSI-CEB |
|
電源タイプ |
ATX電源
または ミニリタンダント電源 |
|

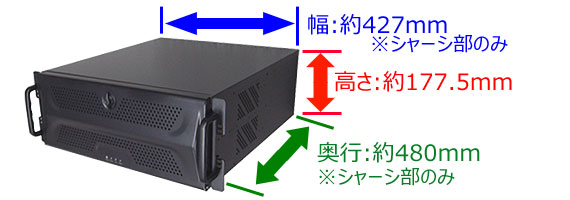

サイズ |
幅 |
シャーシのみ 約
427mm
※取っ手部含む 約 485mm |
| 奥行き |
シャーシのみ
約 480mm
※フロントパネル部含む 約 500mm
※取っ手部含む 約 528mm |
| 高さ |
約
177.5mm |
重量 |
約
10Kg |
|
ドライブベイ |
5インチベイ |
3 |
| 3.5インチベイ |
1 |
| シャドウベイ(3.5HDD) |
2 |

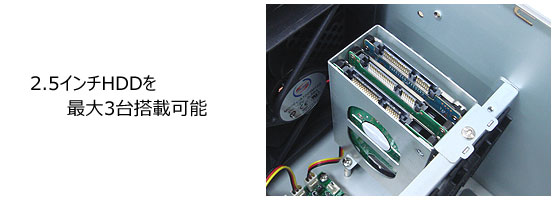

シャドウベイ(2.5HDD) |
3 |
|

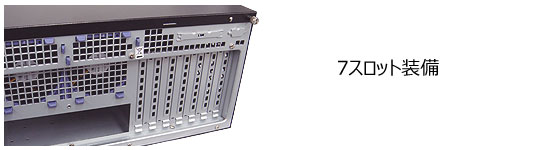

スロット |
7 |
|

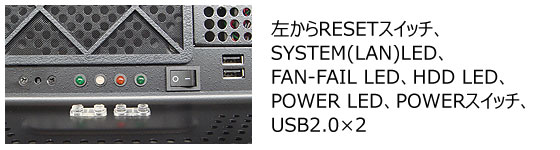

フロントポート |
USB2.0
× 2 |
|
LED |
Power、HDD、SYSTEM(LAN)、FAN-FAIL |
|
スイッチ |
Power、Reset |
|
FAN |

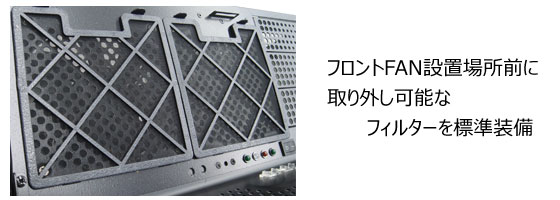

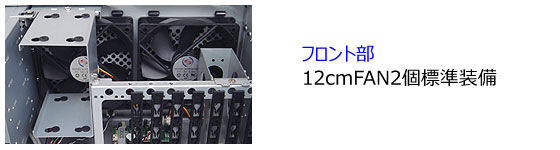

フロント部 |
12cmFAN2個標準装備 |
|

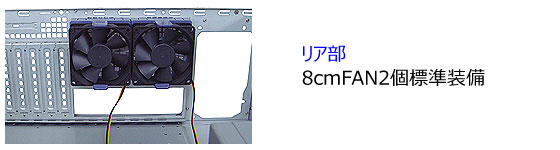

リア部 |
8cmFAN2個標準装備 |
|
付属品 |
フロントパネルロックキー(2本)、ネジ一式、
電源補強支え金具、FANカード用ジャンパーピン、
簡易英語マニュアル |
|
その他 |

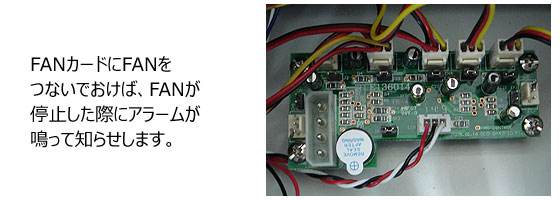

FANカード
※カードにFANをつないでおけばFANが停止した
際にアラームが鳴って知らせます。 |
|
電源 |
未搭載 |
| 型番 ： SR2-26K
|
 |
| JANCODE 4541995002397 |
ラックマウント用スライドレール
26インチ（約66.04cm）
ロック付き、3段階スライド方式
|
| 型番 ： S411FTBK |
 |
| JANCODE 4541995002670 |

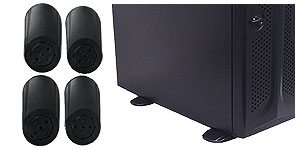

| ラックマウント用縦置き足 |
| |
S411 |
S401-ATX |
S400-J01 |
S400-J04 |
対応マザーボード |
Micro
ATX |
○ |
○ |
○ |
○ |
ATX |
○ |
○ |
○ |
○ |
SSI-CEB |
○ |
○ |
○ |
○ |
SSI-EEB |
○ |
× |
× |
× |
サイズ* |
幅 |
約427mm |
約427mm |
約427mm |
約427mm |
| 高さ |
約177.5mm |
約177.5mm |
約177.5mm |
約177.5mm |
奥行き |
約560mm |
約480mm |
約480mm |
約410mm |
ドライブベイ |
5インチベイ |
6 |
3 |
6 |
3 |
| 3.5インチベイ |
3 |
1 |
3 |
1 |
| シャドウベイ
(3.5HDD) |
2 |
2 |
1 |
3 |
| シャドウベイ
(2.5HDD) |
× |
3 |
× |
× |
| Slim CD |
1 |
× |
1 |
× |
FAN |
フロント |
12cm
1個 |
12cm
2個 |
12cm
1個 |
8cm
2個 |
リア |
8cm
2個 |
8cm
2個 |
8cm
2個 |
8cm
2個 |
FANカード |
× |
○ |
○ |
○ |
※サイズはシャーシのみの寸法、突起物は含まない
※本製品の外観及び仕様は製品向上の為、予告無く、変更する場合がございます。
予めご了承ください。
|
|
